Система управления телекоммуникационным оборудованием

FlexGain View

Особенности

• Выбор ОС (Windows или UNIX)
• Открытость и совместимость с оборудованием и ПО других поставщиков
• Модульное построение - на каждый тип оборудования собственный модуль управления без ограничения числа управляемых объектов (поставляется по выбору заказчика и легко подключается к приобретенному ранее ПО)
• Поддержка телекоммуникационного оборудования предыдущего поколения, управляемого через интерфейсы X.25, RS232 (VT100), RS485, Ethernet
• Многоуровневость и резервирование

Система FlexGain View в настоящее время сертифицирована в системе сертификации в области связи России (сертификат соответствия ОС-1-СУ-00111 АНО "ЦЭС "Инфоком" от 05.08.08) и представлена версией 3.1 и версией 2.0.

Общая архитектура системы строится по системе "клиент/сервер" (различные "клиенты" могут быть установлены на нескольких физических машинах, подключенных к одному и тому же серверу) и по принципу "агент/менеджер" на основе протоколов SNMP, SOAP, Telnet, CORBA.

Программный комплекс FlexGain View версии 3.1 представляет собой систему мониторинга и конфигурирования телекоммуникационной сети, применяется с 2001 года, сертифицирован Министерством связи РФ, построен на основе FlexGain View Manager и включает в себя программные модули интеграции оборудования производства НАТЕКС и функциональные модули.

FlexGain View версии 3.1 поставляется как в специальных конфигурациях (под заказ), так и в виде типовых комплектов.

Комплект 1 ориентирован на работу в среде MS Windows7/Vista/ХР/2008 включает FlexGain View Manager и модули для управления мультиплексорами FlexGain A155, FlexGain А2500, Nateks MMX, FlexGain FOMxxL2. Среди основных функций мониторинга и управления:

• картография сети;
• сигнализация аварийных сообщений на карте устройств;
• конфигурирование сетевых элементов;
• ведение журналов текущих и прошедших событий.

Применяется для экономичной реализации интегрированного управления SDH-подсетями на основе SNMP, при количестве мультиплексоров до 30 шт.

Комплект 2 ориентирован на работу в среде MS Windows7/Vista/ХР/2008 и включает FlexGain View Manager, модули интеграции для управления мультиплексорами FlexGain A155, FlexGain A2500, FlexGain A2500 Extra, FlexGain FOMxxL2, FlexGain FOM16E, FlexGain FOM16, FlexGain FOM4E, Nateks ММХ, FlexGain 4XE, FlexGain Plex, коммутатором FlexGain Access, системой DLC-1100E, оборудованием кабельных систем передачи на основе семейств MEGATRANS, Orion и Discovery, FlexGain MSDSL, NTU-128, оборудованием РРЛ (и Wi-Fi Mesh) Nateks Microlink и Nateks-Multilink, маршрутизаторами Nateks NetXpert Router и коммутаторами Nateks NetXpert, конвертерами семейства FlexCON, источниками бесперебойного питания АРС, телекоммуникационными шкафами, а также программными коммутаторами и маршрутизаторами VoiceCom 8000.

Среди важнейших функций комплекта:

• иерархические менеджерские многоуровневые структуры;
• картография сети;
• сигнализация аварийных сообщений на картах устройств и с помощью звука, сообщений по электронной почте;
• конфигурирование сетевых элементов;
• ведение журналов текущих и прошедших событий;
• управление подсетями;
• моделирование неисправностей;
• формирование трендов по заданным событиям.

Рекомендуется для реализации интегрированного управления сетевыми элементами и подсетями на основе SNMP, включая крупные отраслевые сети связи (до 100 000 узлов).

Комплект 3 обеспечивает мониторинг и управление сетями связи на множестве платформ (MS Windows Vista/ХР/2008, Solaris, Linux, МСВС) и включает FlexGain View Manager (M-редакции), модули интеграции оборудования, упомянутого выше.

Поддерживает:

• неограниченное количество сетевых элементов;
• иерархическую карту устройств с неограниченным размером графических изображений сетевых элементов;
• динамический вызов элемент-менеджеров и GUI-устройств для их конфигурирования и детального анализа состояния;
• применение реляционной базы данных для хранения как текущей, так и архивной информации о состоянии сети, о событиях в сети, о конфигурации сети и проложенных трактах, о самой системе управления;
• расширение функциональности (автоматическая инвентаризация сети, конфигурирование трактов в виде "точка-точка" и т.п.) в виде добавления новых функциональных модулей.

Рекомендуется для реализации интегрированного управления сетями связи, когда от системы управления требуется многоплатформенность, гибкость, расширенность или оригинальность функционального состава.

FlexGain View версии 2.0 - обеспечивает на сетевом уровне эффективное управление сетью, включающей в себя оборудование SDH, производства компании НАТЕКС: FlexGain A155, FlexGain A2500, FlexGain A2500 Extra, РРЛ Nateks Microlink, оборудование гибкого мультиплексора Nateks MMX. Версия 2.0 выполнена на основе общепринятых стандартов высокого уровня (HTTP, JAVA, SNMP, CORBA).

Система управления сетью FlexGain View 2.0 поддерживает для SDH-оборудования следующие функции:

• настройку маршрутов между оконечными пунктами;
• управление аварийными ситуациями, возникающими в каналах передачи данных;
• управление системами защиты: MSP, MS-SPRing, SNCP;
• построение графиков;
• синхронизацию конфигурации элементов и базы данных FlexGain View.

Интерфейс между сетевым элементом и системой управления сетью FlexGain View 2.0 использует протокол SNMP для получения сообщений о неисправностях и для конфигурирования сетевых элементов.

Используется также протокол HTTP для локальной настройки оборудования.

FlexGain View 2.0 строится на программном обеспечении модульного типа, реализующем независимые функциональные блоки написанные на языке JAVA - каждый блок обрабатывает только некоторое подмножество функций полного программного обеспечения.

FlexGain View 2.0 работает в программной среде LUMOS/NETCOOL, которая имеет:

• южный интерфейс SNMP;
• северный CORBA-интерфейс (TMF814A);
• базовые сервисы, которые реализуют основные функции управления сетевыми элементами (аварийные ситуации, журнал регистрации событий и т.д.);
• клиентское приложение реализованное на языке JAVA, которое обеспечивает элементы графического интерфейса (топология и т.д.).

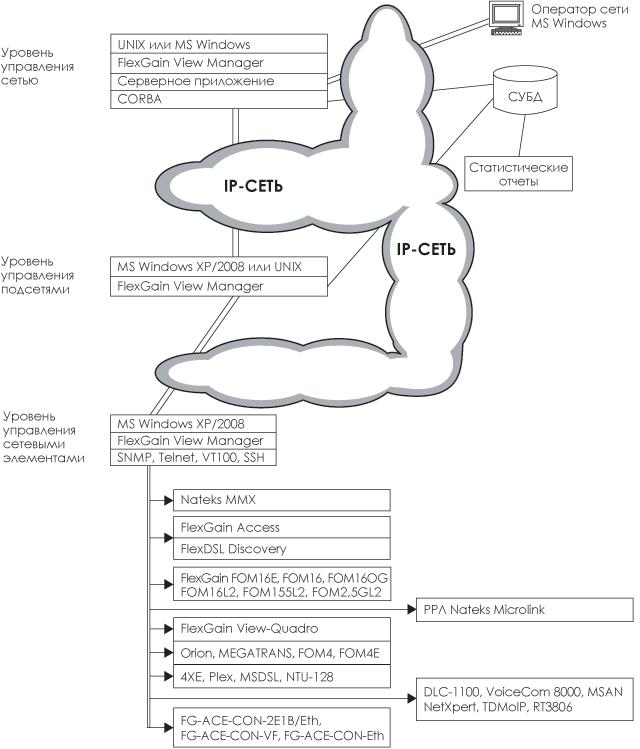

Схема применения
