Особенности
- Поддержка SIP (RFC 3261)
- 50-pin Centronics Е1
- Удобное и функциональное управление
- SNMP v.2 - агент
- Поддержка широкого спектра функции
 VoIP-шлюз операторского класса монтируется в стандартную 19" стойку и предназначен для передачи голосовых и факсимильных потоков данных через IP-сети. Поддерживает протокол управления SIP и в режиме User Agent (UA) совместим с большинством устройств Softswitch, SIP Proxy Servers.
VС-220 модель с аналоговыми портами имеет два слота для карт расширения 16 портов FXS и 16 портов FXO, которые могут быть установлены в парной или одиночной комбинации. VC-220E модель с поддержкой цифрового интерфейса Е1 PRI, с помощью которого шлюз подключается к цифровой АТС или транковому порту.
Работа шлюзов может быть незаметна для конечных пользователей сети связи. Они могут являться промежуточным звеном между телефонными аппаратами, городскими и офисными станциями АТС, связующим телефонным оборудованием, факсимильными аппаратами. Используя широкополосные соединения с помощью таких устройств, как ADSL-, Cable-модемы или маршрутизаторы выделенных линий, вы можете организовать доступ к голосовым и факсимильным услугам через сеть Интернет для минимизации расходов на международные и междугородние звонки.
Функции QoS и ToS обеспечивают более высокий приоритет и очередность для генерируемого шлюзом голосового трафика, проходящего через устройства маршрутизации.
Встроенный агент SNMP v.2 позволит управлять устройством удаленно с помощью систем NMS или программных менеджеров на основе протокола управления SNMP.
Устройство имеет поддержку протокола DDNS, его использование позволит обращаться к шлюзу по доменному имени, в случае если IP-адрес назначается динамически оборудованием вашего ISP. Пользователи могут установить на этот адрес web- или почтовый сервер, несмотря на то, что непосредственный IP-адрес узла меняется по протоколам PPPoE или DHCP.
Встроенная функция CDR с помощью простого сервера позволит администраторам собирать и просматривать информацию обо всех произведенных сеансах связи, их длительности, даты и времени инициации и т.д.

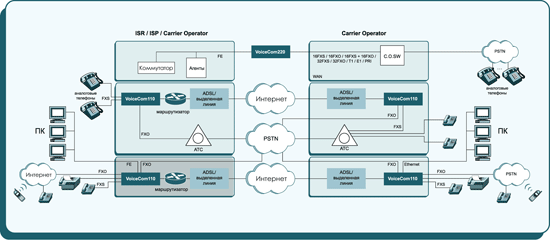

Диаграмма применения
Технические характеристики VoiceCom220/220E
| Спецификация интерфейсов |
Голосовые кодеки: G.711(A /µlaw), G.726, G.729A и G.723.1
Поддержка факса: T.30 G III, Real Time T.38 Fax relay
Подавление пауз: G.711, G.726, G.729A, G.723.1
Эхокомпенсация: G.165/G.168 compliant
Voice Activity Detection (VAD); Comfort Noise Generation (CNG)
Набор: DTMF, PULSE (опционально)
Adaptive Jitter Buffer и Programmable Gain Control
Аналоговый интерфейс (VС-220):
FXS / FXO: Centronics 50 pin connector
E1-интерфейс (VC-220E):
PRI сигнализация: National ISDN-2, Euro ISDN NET5, 4ESS, 5ESS, DMS100
Входное сопротивление: E1 120 W balanced или 75 W unbalanced
FXS Сall ID генерация, FXO Call ID определение |
| Спецификация IP-интерфейсов |
SIP (RFC 3261) compliant
LAN
Интерфейс: 10/100BaseT Ethernet, RJ-45
WAN
Интерфейс: 10/100BaseT Ethernet, RJ-45
PPPoE-клиент, DHCP-клиент, фиксированные IP-адреса
NAT: STUN, UpnP
Dynamic DNS (DDNS)
QoS и IP TOS |
| Поддержка |
Удержание вызова
Ожидание вызова
Переадресация вызова
Безусловная
По занято
По неответу
Перевод вызова
Безусловный
Условный
Перехват вызова
Повтор вызова
Детализированные записи вызовов (CDR)
Резервирование линии (IP / отсутствие питания)
Программируемый HotLine-режим
Сообщение приветствия |
| Управление |
Встроенный web-менеджер
Interactive Voice Response (IVR)
Удаленное управление через IP
SNMP v.2
Модернизация программного обеспечения через WEB |
| Индикация |
Power, Run, Alarm, WAN, LAN,
Аналоговая модель: FXS/FXO P1 ... P32
Е1: голосовые каналы P1 ... P30, LOS, SYNC
|
| Физические параметры |
Энергопитание: AC 100 V - 240 V, 50/60 Hz или - 48 VDC
Температурный режим: 0 ... +45°C (рабочая) - 25 ... +75°C (хранения)
Относительная влажность: до 90%
Эмиссия: FCC Part 15 Class B, CE Mark, CCC
Безопасность: FCC Part 68
Размеры (ШxГxВ): 442x330x43 мм
Вес: 4,4 кг |
Технические характеристики VoiceCom220-E2
| Функции вызова |
Удержание вызова
Организация конференции
Маршрутизация между VoIP- и PRI-интерфейсами
Конвертация нумерации
Белые и черные списки, поддержка IVR-меню
Встроенная телефонная книга |
| Голосовые функции |
Кодеки - G.711a/µ, G.726, G.729AB, G.723.1 (6,3 кбит/сек)
Фиксированный Буфер Джиттера
Эхокомпенсация
Детектор речевой активности (VAD)
Генерация комфортного шума (CNG)
Компенсатор потери пакетов
Генерация вызывного сигнала
Настройка уровня громкости
Детектирование/генерирование DTMF-сигналов |
| Функции устройства |
SIP- Session Initiation Protocol
RTP- Real Time Protocol
RTCP - Real Time Control Protocol
ISDN PRI, V5.2, SS7 (ОКС-7)
Сетевое управление устройством SNMP v2/v3 (опционально)
NAT Traversal - STUN, Proxy
FAX Relay (T.38)
In-Band/Out-Band DTMF Relay Through SIP Info |
| Управление |
Внешняя утилита для конфигурации устройства
Поддержка до 5 SIP-серверов
Удаленный сбор событий
Сохранение/Восстановление конфигурации |
| Спецификация |
Управление
WAN-порт
Е1-интерфейсы
LEDs (индикация)
|
Утилита управления, консоль
1 x 10/100 Mbps Ethernet (RJ-45)
до 4 х BNC 75 (120 Ом, 75 Ом)
Питание x 1, Сеть х 2, Статус x 1, Тревога x 1, Е1 сигналы x до 12 |
| Габариты (ДхШхВ) |
480х290х40 мм |
| Питание |
-48 VDC или 200~240 VAC |
| Физические параметры |
Рабочая температура
0 ... +50°C
10 ... 80% влажности
Температура хранения
-20 ... +70°C
5 ... 80% влажности |
Конфигурации устройств класса VoiceCom220
| Характеристики |
VC-220 |
VC-220E |
VC-220E2 |
| Количество интерфейсов |
32 аналоговых |
1xE1 |
4xE1 |
| Спецификация интерфейсов |
16хFXS,16хFXO
32хFXO 32хFXS |
PRI
|
PRI
|
Протокол
|
SIP
|
SIP
|
SIP, H.323 (опционально) |
Индикация
|
Power, Run,
Alarm, WAN, LAN,
FXS/FXO P1~P32
|
Power, Run,
Alarm, WAN,
LAN,Е1 voice:
P1~P30, LOS, SYNC |
|
| Габаритные размеры (WхDхH) |
442x330x43 мм
|
|
480х290х40 мм |
| Вес |
4,4 кг |
|
|
Информация для заказа
| VC220 |
Nateks VoiceCom 220 - универсальный шлюз с двумя модулями расширения, поддержкой SIP |
VC220-E
|
Nateks VoiceCom 220E - универсальный шлюз с одним интерфейсом E1/T1 PRI, SIP |
VC220-E2
|
Nateks VoiceCom 220E2 - универсальный шлюз с четырьмя интерфейсами E1/T1, SIP, H.323 |
| NM-VC-16-S |
16-портовый модуль FXS для VoiceCom 220 |
| NM-VC-16-O |
16-портовый модуль FXO для VoiceCom 220 |
|
