• Поддерживаемые интерфейсы: до 4хGE + до 80хЕ1
• Высокая пропускная способность (до 900 Мбит/с для схемы 2+0)
• Программное увеличение пропускной способности
• Сетевое управление на основе SNMP
• Типы модуляции: от QPSK до 256 QAM
• Алгоритм XPIC

Цифровые радиорелейные системы семейства Nateks Microlink являются высоконадежным решением для построения беспроводных сетей передачи данных в различных частотных диапазонах. Оборудование Nateks Microlink-m предназначено для передачи сигналов Ethernet (1000BaseSX оптический, 1000BaseLX оптический, 10/100/1000BaseT электрический), Е1 потоков 2,048 Мбит/с (120 Ом или 75 Ом - G.703), смешанного TDM+IP-трафика.

Nateks Microlink-m позволяет создавать как однопролетные, протяженностью до 70 км, так и многопролетные радиорелейные линии пропускной способностью до 450 Мбит/с, с резервированием от 1+0 до 2+0 (с XPIC) и 1+1. Причем резервные каналы могут организовываться по схемам "горячий резерв", пространственно-разнесенный прием или частотно-разнесенный прием.

В оборудовании опционально реализован алгоритм адаптивного кодирования и модуляции ACM, которые позволяют оборудованию динамически менять тип модуляции и скорость кодирования для адаптации к текущим условиям распространения (ослабления сигнала в радиоканале): переход от модуляции высшего порядка к более помехоустойчивой модуляции низких порядков происходит возникновения дополнительных ошибок. Переход на модуляцию низких порядков, приведет к снижению пропускной способности радиолинии, но поможет избежать полного пропадания связи, сохраняя при этом передачу наиболее высокоприоритетного трафика. В случае использования адаптивной модуляции можно произвести расчет энергетического бюджета линии на антеннах небольшого диаметра для невысокой пропускной способности (для минимальных требований), но при этом учитывать, что большую часть времени (более 90%) линия сможет работать на значительно более высоких скоростях.

Nateks Microlink-m состоит из двух раздельных частей: блока цифровой обработки информации (модем-мультиплексор) и радиочастотного блока, что обеспечивает высокую гибкость в конфигурировании терминального оборудования станции в зависимости от специфических требований заказчика. Радиочастотный блок и мультиплексор соединяются коаксиальным кабелем, по которому осуществляется передача питания радиоблока и сигналов: ПЧ, управления и телеметрии.

В состав аппаратных средств Nateks Microlink-m входят:

• Блок модем-мультиплексора IDU (Indoor Unit – IDU) в 19" конструктиве
• Радиочастотный блок ODU (Outdoor Unit – ODU) во внешнем исполнении
• Антенна

Блок мультиплексора IDU

Блок IDU имеет в своем составе:

• Микропроцессор, контролирующий IDU и его взаимодействие с ODU, с удаленным IDU, с агентом SNMP и программой PILOT
• Модули интерфейсов пользователя: 4 интерфейса коммутатора (switch) Gigabit Ethernet, оборудованного оптическими или электрическими SFP-модулями; интерфейсы опциональной TNM4-платы, предоставляет 16х2 Мбит/с G.703 каналов; TNM4 работает как 2 Мбит/с интерфейс линии и трибутарный мультиплексор/демультиплексор
• Интерфейс сетевого управления, включающий в себя 2 Ethernet-порта, совместим с протоколом SNMP. Он связан с удаленным интерфейсом управления через внутренний сервисный канал (TSL) Интерфейс, оборудованный 5 входами внешних аварий и 3 настраиваемыми выходными реле Интерфейс 10/100BaseT Ethernet дополнительного канала (боковая дорожка)
• Интерфейс RS232 для локальной настройки оборудования
• Модем

Модем (входит в состав блока IDU)

Модем является частотно-независимым и выполняет следующие функции:

• Кабельного интерфейса с ODU. Для передачи 5 сигналов по коаксиальному кабелю используется частотное мультиплексирование
  • Дистанционное питание ODU (-48 В)
  • ПЧ передачи на частоте 350 МГц
  • Сигналы телеметрии IDU-ODU на частоте 5.5 МГц
  • ПЧ приема на частоте 140 МГц
  • Сигналы телеметрии ODU-IDU на частоте 10 МГц
• Модулятор частоты 350 МГц
• Демодулятор частоты 140 МГц

Радиочастотный блок ODU

Блок ODU состоит из:

• Кабельного интерфейса IDU, который по сути представляет собой интерфейс модема:
  • напряжение питания (- 48 В)
  • входная промежуточная частота передачи 350 МГц
  • канал телеметрии (5,5 МГц), передающий контрольные сигналы от IDU к ODU
  • выходная промежуточная частота приема 140 МГц
  • канал телеметрии (10 МГц), передающий информацию от ODU к IDU (аварии, уровень приема)
• Передатчик, использующий двойное преобразование частоты. Минимальный шаг перестройки – 250 кГц
• Диплексор
• Приемник, использующий двойное преобразование частоты (140 МГц на выходе)
• Блок питания ODU
• Микроконтроллер, контролирующий ODU и его взаимодействие с IDU

Типовые применения Nateks Microlink-m относят, практически, ко всем видам телекоммуникаций. Оборудование успешно вписывается в среду городских сетей PDH/Ethernet. Система может использоваться как транспортная альтернатива оптоволокну или для его резервирования.

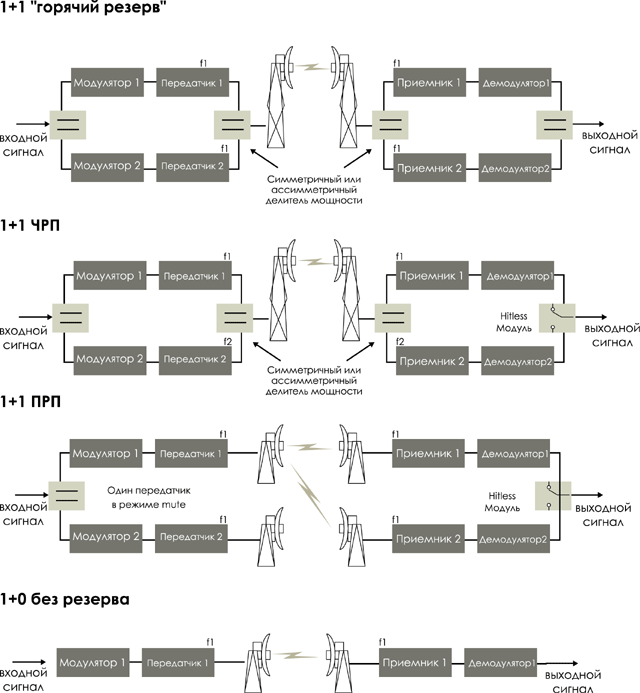

Схемы построения РРЛ Nateks Microlink-m

Технические характеристики
